Pengecekan Hardware dan Software di Packet Tracer

Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan share tentang bagaimana cara mengecek Hardware dan Software di Cisco Packet Tracer. Gak usah lama-lama, langsung saja baca pembahasan berikut ini!

Latar belakang
Membagikan engetahuan tentang cara Mengecek Harware dan sofware di packet tracer.

Maksud dan tujuan
Dapat mengetahui Tipe, kapasitas memory, dll, yang ada pada Packet Tracer.

Pembahasan
Pada kali ini kita melakukan pengecekan pada Hardware dan software pada packet tracer, gak usah lama-lama kita langsung saja mengecek daleman atau spesifikasi dari Device Cisco.
Cara mengeceknya adalah dengan cara mengetikkan perintah "show version". Tapi sebelum melakukan pengecekan, kita masuk dulu ke mode Privilege Mode, dengan mengetikkan "enable" ini juga sudah saya share di artikel sebelumnya. Jika kalian belum membacanya silahkan klik "?".

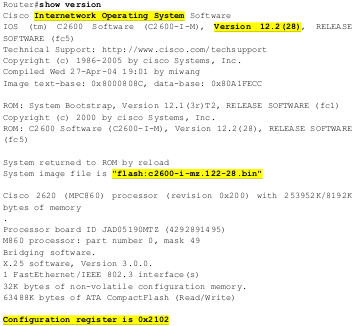

Berikut adalah hasil dari pengecekan yang kita lakukan :

Dari keterangan diatas dapat kita ketahui bahwa :

1. Tipe Router nya adalah Cisco 2620
2. Memory yang dimiliki adalah ( 253952 + 8192 ) Kb = 262.144 Kb ( 256 MB )
3. Memiliki 1 buah Interface FastEthernet
4. NVRAM yang dimiliki adalah sebesar 32 kb
5. Flash yang dimiliki adalah sebesar 63488 Kb (64 MB)

Mungkin dari informasi diatas ada kata yang masih asing di telinga kalian yaitu

• NVRAM dan Flash. Oke saya akan menjelaskan sedikit tentang hal itu
• Flash digunakan sebagai media penyimpanan IOS ( Internetwork Operating
• System) yaitu system operasi yang digunakan oleh device CISCO.
• Memory/RAM digunakan sebagai media penyimpanan konfigurasi sementara. Kalo dibahasa cisco itu Running-configuration.
• NVRAM (Non-Volatile RAM) digunakan sebagai tempat penyimpanan konfigurasi utama. Ibaratnya ini adalah tempat penyimpanan semua konfigurasi secara permanen, layaknya hardisk namun hanya untuk konfigurasi. Kalo dibahasa cisco nya itu Startup-Configuration.

Oh ya perlu diingat masalah Running Config dan Startup Config, karena itu akan diperlukan di konfigurasi kedepannya. Intinya kalo ada kata “Run” artinya RAM, sedangkan “startup” artinya NVRAM (Utama).

• Running Configuration = R A M,>> Penyimpanan Sementara
• Startup Configuration = NVRAM >> Penyimpanan Utama

Setelah kita sudah kenal dengan hardware dari Device CISCO, sekarang saatnya kita kenalan sama Software atau IOSnya. Seperti yang saya bahas di penjelsan diatas sebelumnya bahwa Perangkat Jaringan Cisco memiliki Sistem Operasi sendiri, sistem operasi itu bernama IOS atau Internetwork Operating System. Sama hal nya kayak PC kaan ???.

Pada pengecekan kali ini kita masih mengguanakan keterangan yang sama aja dari router tadi, berikut gambar dan penjelasannya. :

Oke seperti di penjelasan sebelumnya , mari kita cari informasi dari keterangan diatas :

1. Versi IOS yang digunakan adalah Version 12.2(28),
2. Nama File IOS nya adalah Version 12.2(28),
3. Nilai dari Configuration registernya adalah 0x2102

Ada 2 nilai configuration register yang sering digunakan , yaitu :

• 0x2102 : Artinya router akan membaca konfigurasi yang ada di startup (NVRAM) ketika dinyalakan
• 0x2142 : Artinya router akan mem-bypass konfigurasi startup ketika dinyalakan

Kesimpulan
Dengan dilakukan pekecekan, maka kita akan mengetahui apa saja yang dimiliki oleh perangkat yang kita cek.

Penutup
Sekian yang bisa saya share kali ini, semoga bermanfaat bagi teman-teman pembaca. Jika ada kesalahan dalam penulisan artikel, mohon di maafkan.

Wassalamualaikum Wr.Wb.

Referensi
Modul CISCO IDN.pdf
