Mempersiapkan malam tahun baru & syukuran kehamilan Mbak Tia

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, karena di hari ini adalah akhir tahun 2018 menuju 2019. Kami semua melakuakan persiapan untuk menyambut tahun baru sekaligus acara syukuran 7 bulan kehamilan Mbak Tia istri dari Mbah Suro.

Pada hari ini kami semua hanya melakukan kegiatan bersih-bersih, dan kami juga memasak bersama untuk di makan ketika kami selesai bersih-bersih. Berikut beberapa gambar ketika kami melakukan kegiatan bersih-bersih dan memasak bersama :

Sekian yang bisa saya sampaikan pada artikel saya kali ini, jika ada kesalahan dalam penulisan artikel mohon dimaafkan.

Wassalamualaikum Wr.Wb.

Managemen Bandwith dengan simpel queue

Pendahuluan

Assalamualaiku Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya share tentang management bandwith simple queuen dan konfigurasinya di mikrotik.

Latar Belakang

melakukan pembatasan atau pengaturan bandwith/kecepatan jaringan pada setiap client yang terhubung ke dalam jaringan

Maksud dan Tujuan

Ingin menjelaskan dan melakukan konfigurasi bagaimana cara mengatur bandwith pada client dan bertujuan agar komputer client mendapatkan jatah bandwithnya masing masing

Alat dan Bahan

• Laptop
• Kabel utp
• Mikrotik/routerboard

Pembahasan

Bandwith Management adalah bisa diartikan seperti implementasi antrian, sehingga fungsi ini dikenal dengan nama Queue.

Pada sebuah jaringan yang mempunyai banyak client, diperlukan sebuah mekanisme pengaturan bandwith dengan tujuan mencegah terjadinya monopoli penggunaan bandwith sehingga semua client yang terhubung bisa mendapatkan jatah bandwithnya masing-masing. QOS ( Quality Of Servies ) atau lebih dikenal dengan Bandwith Manajemen, merupakan metode yang digunakan untuk memenuhi kebutuhan tersebut .

Dan cara paling mudah untuk melakukan queue pada mikrotik adalah dengan menggunakan Simple Queue. Kita bisa melakukan pengaturan Bandwith secara sederhana berdasarkan IP Address Client dengan menentukan kecepatan upload dan download maksimum yang bisa dicapai oleh masing-masing client.

setelah membuat dua buah jaringan LAN atau Hotspot, maka langkah sselanjutnya adalah memberikan batas Bandwith pada masing-masing jaringan LAN atau Hotspot tersebut.Dan berikut langkah-langkahnya :

• Klik ke menu queues --> pilih simple queue --> lalu add/+ -->lalu buat namanya --> targetn = wlan2 ( atau alamat IP Address client yang ingin dibatasi Bandwithnya) --> isikan max limit upload dan download --> klik apply --> ok.

• Kemudian buatlah Simple Queue lagi untuk jaringan LAN yang kedua. Caranya sama seperti yang diatas . klik add/+ --> isi namanya --> target yang akan dilimit ( bisa IP Addressnya juga bisa port interfacenya ) --> ketikkan berapa batas max limit untuk client --> klik apply --> ok.

• Setelah langkah- langkah tersebut selesai,maka client yang terhubung di jaringan LAN atau hotspot tersebut akan di batasi bandwith upload dan downloadnnya.

Kesimpulan

pengaturan membagi bandith memang penting dilakukan guna untuk mengefisiensikan dan tidak mengebebankan pada router mikrotiknya

Penutup

Sekian yang bisa saya share kali ini, semoga bermanafaat bagi teman-teaman yang membaca artikel ini. Jika ada kesalahan dalam penulisan mohon dimaafkan.

Wassalamualaikum Wr.Wb.

Referensi

Eboox Mikorotik
Teman-teman BLC

Konfigurasi VPN (Virtual Private Network)

Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan sharing tentang bagai mana cara konfigurasi VPN di mikrotik. Jika kalian ingin mengetahuinya, langsung saja ikuti langkah-langkah berikut ini!

Latar belakang
Membagikan pengetahuan kepada teman-teman tentang konfigurasi VPN.

Maksud dan tujuan
Dapat melakukan konfigurasi VPN.

Alat dan bahan

• Laptop/PC
• RouterBoard
• Koneksi internet

Waktu yang di butuhkan
Kurang lebih 15 menit.

Pembahasan
Virtual Private Network atau yang biasa di singkat dengan VPN, adalah teknologi jaringan yang menyediakan koneksi yang aman melalui jaringan publik seperti wifi dan internet, atau jaringan pribadi yang dimiliki perusahaan penyedia layanan internet.

Berikut ini adalah konfigurasi VPN :
Pertama buka winbox,>> lalu kita klik menu PPP, >> pilih Interface, >> PPTP Server. Seperti gambar berikut ini :

Masih di menu PPP, >> pilih Secrets, >> kemudian Add. >> Isi name dan password sesuai dengan ke inginan anda, >> pada Service pilih "pptp, >> Apply dan ok.

Kemudian tambahkan di edit connections >> menjadi PPTP, >> lalu Create.

Kemudian isi Gateway sesuai dengan ip address kalian, >> Username dan Password isikan sesuai yang di buat tadi, kemudian coba hubungkan ke laptop lain.

Kesimpulan
Dengan menggunakan konfigurasi VPN maka jaringan kita akan aman.

Penutup
Sekian yang bisa saya share, semoga bermanfaat bagi teman-teman yang membacanya. Jika ada kesalahan dalam penulisan artikel mohon di maafkan.

Wassalamualaikum Wr.Wb.

Referensi
Ebook MikroTik
Teman-teman BLC

Memblock Situs Menggunakan Layer 7 Pada Mikrotik

Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan membagikan cara memblokir situs menggunakan layar 7 di mikrotik. Jika kalian ingin mengetahu caranya silahkan di ikuti langkah-langkah berikut ini!

Latar belakang
Membagikan pengetahuan kepada teman-teman, tentang bagaimana cara memblokir situs menggunakan layer 7 di mikrotik.

Maksud dan tujuan
Dapat memblokir situs pada mikrotik.

Alat dan bahan

• Laptop/PC
• RouterBoard
• Akses internet

Waktu yang di butuhkan
Kurang lebih 10 menit.

Pembahasan

Layer 7 adalah layer aplikasi yang berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur begaimana aplikasi dapat mengakses jaringan dan kemudian membuat pesan-pesan kesalahan. Protocol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS. Itulah penjelasan singkat mengenai later 7, berikut ini adalah langkah-langkah dalam memblokir situs menggunakan layer 7 :

Kita masuk ke firewall dengan cara, pilih IP >> Firewall kemudian pilih kolom layer 7.

Kemudian tambahkan dengan cara klik tanda (+) dibagian pojok kiri, >> lalu isikan alamat situs yang igin kita block. Disini saya akan memblokir youtube. >> Setelah diisi kemudian klik apply dan ok.

Setelah itu kita masuk ke menu Filter Rules dan tambahkan, >> pilih Chain dengan forward di menu General.

Kemudian kita masuk di menu advanced,>> isi di Layer 7 Protocol dengan youtube.com karena tadi saya memblock youtube. jika kalian mengisi dengan situs lain, maka akan mucul sesuai dengan situs yang kalian akan blok.

Kemudian pilin menu Action pada, >> tab Action kita pilih drop, karena kita ingin memblokir web tersebut dan menjatuhkan paketnya, >> kemudian pilih Apply dan OK.

Sekarang kita coba cek apakah situs tersebut sudah di blok atau belum, jika sudah pasti akan loading terus browsernya.

Kesimpulan
Dengan konfigurasi ini kita dapat memblokir situs-situs yang tidak sehat.

Penutup

Sekian yang bisa saya share kali ini, semoga bermanfaat bagi teman-teman yang membacanya. Jika ada kesalahan dalam penulisan artikel mohon dimaafkan, Selamat mencoba dan semoga berhasil.

Wassalamualaikum Wr.Wb.

Referensi

Teman-teman BLC

Cara Membuat Virtual Machine Baru Pada VirtualBox

Pendahuluan

 Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan share tentang cara membuat virtual Machine di VirtualBox. Langsung saja ikuti langkah-langkah berikut ini, jika kalian ingin membuat Virtual Machine.

Latar belakang
Membagikan pengetahuan tentang cara membuat Virtual machine.

Maksud dan tujuan
Dapat membuat Virtual Machine di VirtualBox.

Alat dan bahan

• Laptop/PC
• VirtualBox


Waktu yang di butuhkan
Kurang lebih 5 menit.

Penbahasan
Pertama kita buka VirtualBox, >> klik New. Seperti yang bisa di liahat pada gambar di bawah ini :

Kemudian kita berikan nama sesuai dengan sisytem operasi yang akan kita install, >> kemudian Next.

Pada bagian bawah ini langsung di Next aja.

Langsung di Create, gak usah di ubah ya.

Kemudian pada bagian bawah ini, di Next aja.

Pada Create Virtual Hard Disk, langsung di Create/baut aja.

Berikut adalah tampilan setelah Virtual Machine selesai, pada yang bertandah merah berikut ini:

Kesimpulan
Dengan VirtualBox ini kita dapat melakukan proses instalasi OS secara virtual, Tanpa harus menginstall ualang PC/Laptop kita.

Penutup
Sekian yang bisa saya share kali ini, semoga bermanfaat bagi teman-teman yang membacanya. Jika ada kesalahan dan kekurangan dalam penulisan artikel ini mohon di maafkan, selamat mencoba dan semoga berhasil.

Wassalamualaikum Wr.Wb.

Apa itu FreeBSD?? Mengenal FreeBSD | BLC Telkom Klaten

Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan membahas tentang FreeBSD. Jika kalian ingin mengetahui apa itu FreeBSD, silahkan di baca penjelasan berikut ini!.

Latar Belakang

Mempelajari tentang FreeBSD.

Maksud dan Tujuan

Mengetahui tentang FreeBSD.

Pembahasan

• Apa Itu FreeBSD ?

FreeBSD adalah sebuah sistem operasi bertipe Unix bebas yang diturunkan dari UNIX AT&T lewat cabang Berkeley Software Distribution (BSD) yaitu sistem operasi 386BSD dan 4.4BSD-Lite, meskipun pada awalnya FreeBSD rilis 1.0 diturunkan dari sistem operasi 386BSD dan 4.3BSD-Lite. FreeBSD merupakan turunan dari Berkeley UNIX. Akan tetapi, FreeBSD tidak bisa dipanggil sebagai Unix.

FreeBSD dirilis dengan berbagai lisensi perangkat lunak terbuka. Kode kernel dan mayoritas kode yang baru ditulis dirilis dengan lisensi BSD yang memperbolehkan semua orang untuk memakai dan mendistribusikan FreeBSD sesuai keinginan mereka. Lisensi ini disetujui oleh Yayasan Perangkat Lunak Bebas dan Open Source Initiative sebagai lisensi perangkat lunak bebas dan lisensi perangkat lunak sumber terbuka.

• Sejarah FreeBSD

Pada tahun 1974, Profesor Bob Fabry dari University of California, Berkeley, memperoleh lisensi sumber Unix dari AT & T. Didukung oleh pendanaan dari DARPA, Kelompok Riset Sistem Komputer mulai memodifikasi dan meningkatkan AT & T Research Unix. Mereka menyebut versi modifikasi ini "Berkeley Unix" atau "BSD", menerapkan fitur seperti TCP / IP, memori virtual, dan Sistem File Cepat Berkeley. Proyek BSD didirikan pada tahun 1976 oleh Bill Joy. Tetapi karena BSD berisi kode dari AT & T Unix, semua penerima harus mendapatkan lisensi dari AT & T terlebih dahulu untuk menggunakan BSD.

Pada Juni 1989, "Networking Release 1" atau hanya Net-1 - versi publik pertama BSD - dirilis. Setelah merilis Net-1, Keith Bostic, pengembang BSD, menyarankan untuk mengganti semua kode AT & T dengan kode bebas-redistributable di bawah lisensi BSD asli. Bekerja untuk mengganti kode AT & T dimulai dan, setelah 18 bulan, banyak kode AT & T diganti. Namun, enam file yang berisi kode AT & T tetap ada di kernel. Pengembang BSD memutuskan untuk merilis "Networking Release 2" (Net-2) tanpa enam file tersebut. Net-2 dirilis pada tahun 1991.

Pada tahun 1992, beberapa bulan setelah rilis Net-2, William Jolitz dan Lynne Jolitz menulis pengganti untuk enam file AT & T, mem-porting BSD ke mikroprosesor berbasis Intel 80386, dan memanggil sistem operasi baru mereka 386BSD. Mereka merilis 386BSD melalui server FTP anonim. Aliran pengembangan 386BSD lambat dan setelah periode kelalaian, sekelompok pengguna 386BSD memutuskan untuk bercabang sendiri dan membuat FreeBSD sehingga mereka dapat menjaga sistem operasi tetap up to date. Pada 19 Juni 1993, nama FreeBSD dipilih untuk proyek tersebut. Versi pertama FreeBSD dirilis pada November 1993.

Pada hari-hari awal awal proyek, sebuah perusahaan bernama Walnut Creek CDROM, atas saran dari dua pengembang FreeBSD, setuju untuk merilis sistem operasi pada CD-ROM. Selain itu, perusahaan mempekerjakan Jordan Hubbard dan David Greenman, menjalankan FreeBSD di servernya, mensponsori konferensi FreeBSD dan menerbitkan buku-buku yang berhubungan dengan FreeBSD, termasuk The Complete FreeBSD oleh Greg Lehey. Pada 1997, FreeBSD adalah "produk paling sukses" Walnut Creek. Perusahaan itu sendiri kemudian berganti nama menjadi The FreeBSD Mall dan kemudian iXsystems.

Saat ini, FreeBSD digunakan oleh banyak perusahaan IT seperti IBM, Nokia, Juniper Networks, dan NetApp untuk membangun produk mereka. Bagian-bagian tertentu dari sistem operasi Apple Mac OS X didasarkan pada FreeBSD. Sistem operasi PlayStation 3 juga meminjam komponen-komponen tertentu dari FreeBSD, sementara sistem operasi PlayStation 4 berasal dari FreeBSD 9. Netflix, WhatsApp, dan FlightAware juga merupakan contoh perusahaan besar, sukses dan sangat berorientasi jaringan yang menjalankan FreeBSD.

Kelebihan dan Kekurangan FreeBSD

Kelebihan

• Bersifat opensource (Bebas/Terbuka),
• Secure, powerfull, mendukung patch dan update, disertai port dan package untuk mendukung instalasi software lain, dan disertai firewall,
• Sistem stabil untuk database, Server internet, fill-server, intranet client, pengembangan java.

Kekurangan

• Masih kecilnya basis developer dam pemakai yang mencari bug/kelemahan program,
• Tidak mendukung ISA-plug-and-play-card,
• Relatif sulit penggunaannya, karena masih text base dalam meng-command,
• Dibandingkan pada Windows, GUI pada FreeBSD masih kurang,
• Bagi para gamers, game sistem operasi ini sangat sedikit.

Kesimpulan

FreeBSD merupakan sebuah sistem operasi yang diturunkan dari Unix akan tetapi tidak bisa dipanggil unix.

Penutup

Sekian penjelasan saya mengenai FreeBSD, semoga bermanfaat bagi teman-teman pembaca. Jika ada kesalahan dalam penulisan artikel, mohon di maafka.

Wassalamualaikum wr.Wb.

Referensi

https://id.wikipedia.org/wiki/FreeBSD

https://www.freebsd.org/

Evaluasi Akhir pekan | BLC Telkom Klaten

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, seperti biasanya pada hari sabtu kami melakukan Evaluasi. Nah, pada artikel kali ini saya tidak akan sharing tentang tutorial, melainkan akan menceritakan kegiatan saya di hari sabtu ini.

Seperti biasanya kami melakukan evaluasi baik itu perkelompok atau perindividu, disini saya tidak melakukan evaluasi melainkan sharing walaupun itu hanya sebatas konfigurasi dasar dari packet tracer. Berikut adalah beberapa foto yang sempat saya ambil ketika evaluasi dan sharing saya :

Itulah beberapa foto ketika kami melakukan evaluasi dan sharing, mungkin pada kesempatan kali ini hanya ini yang bisa saya sampaikan. Jika ada kesalahan dalam penulisan artikel mohon di maafkan.

Wassalamualaikum Wr.Wb.

Macam-macam kabel jaringan

Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan sharing tentang macam-macam kabel jaringan.

Latar belakang
Membagikan pengetahuan tentang macam-macam kabel jaringan.

Maksud dan Tujuan
Dapat menegtahui mengenai macam-macam peralatan dalam membangun sebuah jaringan.

Pembahasan
Sebelum kita membangun sebuah jaringan maka kita harus menyiapkan peralatannya.Salah satu perangkatnya yaitu kabel.Kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer, dari server ke switch/hub dll.kabel jaringan juga sebagai perantara antara user dengan user yang lain dalam satu wilayah lokal (di kantor,diwarnet,dll). Dan dibawah ini merupakan jenis-jenis kabel:

• Kabel Coaxial

Kabel Coaxial terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel. Beberapa jenis kabel coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.
Karakteristik kabel coaxial :

1. Kecepatan dan keluaran 10 – 100 MBps
2. Biaya Rata-rata per node murah
3. Media dan ukuran konektor medium
4. Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)

Jaringan yang menggunakan kabel coaxial merupakan jaringan dengan biaya rendah, tetapi jangkauannya sangat terbatas dan keandalannya juga sangat terbatas. Kabel coaxial pada umumnya digunakan pada topologi bus dan ring.

• Kabel Unshielded Twisted Pair (UTP)

Kabel Unshielded Twisted Pair  (UTP) merupakan sepasang kabel yang di-twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.
Terdapat 5 kategori kabel UTP :
1. Category (CAT) 1
Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.
2. Category (CAT) 2
Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.
3. Category (CAT) 3
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.
4. Category (CAT) 4
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.
5. Category (CAT) 5
Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.

• Kabel Shielded Twisted Pair (STP)


Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan kabel STP lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.

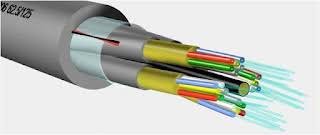

• Kabel Serat Optik (Fiber Optik)

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung. Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi. Fiber Optic harganya lebih mahal di bandingkan media lain.
Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode. Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.
Karakteristik kabel fiber optik
    1. Beroperasi pada kecepatan tinggi (gigabit per detik)
    2. Mampu membawa paket-paket dengan kapasitas besar
    3. Biaya rata-rata pernode cukup mahal
    4. Media dan ukuran konektor kecil
    5. Kebal terhadap interferensi elektromagnetik
    6. Jarak transmisi yang lebih jauh ( 2 – 60 kilometer)
Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.

Kesimpulan
Setelah membaca artikel ini kita bisa menegtahui jenis-jenis kabel yang digunakan dalam membangun sebuah jaringan.

Penutup
Sekian artikel kali ini semoga bermanfaat bagi pembaca.

Wassalamualaikum Wr.Wb

Referensi
http://smkn1galang.sch.id/2017/10/26/jenis-jenis-dan-macam-macam-kabel-jaringan-komputer/





Wassalamu’alaikum Wr.Wb

Menghubungkan antara vlan yang berbeda pada swicth layer 3 | Packet Tracer

Pendahuluan

Assalamualaikum Wr.Wb.


Kembali lagi di blog sederhana saya, kali ini saya akan membagikan tutorial tentang bagai mana cara menghubungkan vlan satu dengan vlan yang lainnya menggunakan switch layer 3 di Packet Tracer. Gak usah lama-lama, jika kalian ingin mengetahui konfigurasinya silahkan di ikuti tutorial berikut ini!

Latar belakang
Membagikan tutorial kepada teman-teman tentang cara mengkoneksikan antara vlan 10 dengan vlan 20.

Maksud dan tujuan
Dapat menghubungkan antara satu vlan dengan yang lain.

Alat dan bahan

• Laptop/PC
• Packet Tracer
• Switch dan pc (sudah ada dalam Packet Tracer)

Waktu yang di butuhkan
Kurang lebih 10 menit.

Pembahasan
Pada konfigurasi kali ini kita menggunakan Switch layer 3, switch ini fungsinya hampir sama dengan router, karena dia bekerja di layer 3 OSI Model. Gak usah panjang lebar, langsung saja kita buat topologi seperti berikut. Disini kita menggunakan Switch jenis 3560-24ps.

Pertama kita masuk kemode  "Global Configuration",>> kemudian kita buat vlan 10 dan vlan 20-nya. Caranya bisa di lihat pada gambar berikut ini :

Setelah vlan di buat, >> kita assign atau daftar portnya ke dalam vlan yang kita buat tadi, >> dengan menggunakan "range" di konfigurasi interface. Berikut adalah caranya :

Fungsi range dari konfigurasi di atas yaitu, kita mengkonfigurasikan range interface dari fa0/1 samapi 0/2. Lakukan konfigurasi ini juga pada switch 2, dengan perintah yang sama.

Setelah selesai, pastikan setiap port-nya sudah terdaftar di masing-masing vlan-nya seperti yang bertanda merah berikut ini :

Selanjutnya kita berikan IP ke masing-masing interface vlan yang tadi, dan ini juga akan di jadikan gatewy dari pc untuk dapat saling berkomunikasi antar vlan. Berikut bisa dilihat konfigurasinya :

Kemudian kita cek IP dari interface vlan-nya, perintahnya bisa di lihat berikut ini :

Pada bertanda merah di atas adalah, IP sekaligus gatewy yang kita masukkan tadi.

Setelah semua beres, saatnya kita masukkan perintah terakhir yaitu perintah yang sangat berguna ini. Perintah ini di gunakan untuk menghubungkan antar vlan, perintahnya dapat di lihat pada gambar berikut ini :

Saatnya kita melakukan uji coba, namun kita setting ip-nya terlebih dahulu. Untuk pc yang berada di vlan 10 kita berikan gatewy 10.0.10.1 dan di vlan 20 kita berikan 20.20.20.1, kemudian kita lakukan "ping" dari pc vlan 10 ke pc vlan 20. Namun pada percobaan yang pertama akan gagal dan untuk yang kedua kalinya berhasil.

Kesimpulan
Dengan switch layer 3 ini kita dapat menghubungkan antara vlan 10 dan vlan 20, dengan menambahkan perintah "range".

Penutup
Sekian yang bisa saya share kali ini, semoga bermanfaat bagi teman-teman pembaca. Jika ada kesalahan dalam penulisan artikel, mohon di maafkan. Selamat mencoba dan semoga berhasil, jika gagal coba lagi mas bro😀.

Wassalamualaikum Wr.Wb.

Referensi
Modul CISCO IDN.pdf
Teman-teman BLC Telkom Klaten

Perkenalan oleh Siswa dari SMK Walisongo Jepara | BLC Telkom Klaten

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali saya tidak akan sharing mengenai tutorial namun, akan menceritakan kegiatan yang saya lakukan pada hari ini, tepatnya pada tanggal 19/12/2018.

Hari ini kami kedangan teman/saudara baru, dari SMK Walisongo Jepara. Mereka datang pada selasa malam, dan meraka mulai PKL pada hari rabu di BLC Telkom Klaten. Nah seperti biasanya, setiap siswa magang baru, mereka akan di suruh untuk maju kedepan untuk memperkenalkan diri mereka dan dari sekolah mana mereka beresal.

Perkenalan ini bertujuan agar kami saling kenal satu sama lain, dan juga tujuan agar ketika berkomunikasi lebih mudah.

Mereka juga di tanya-tanya oleh teman-teman BLC yang lama, dan mereka menjawabnya dengan ramah. Berikut adalah beberapa gambar ketika mereka memperkenalkan diri mereka :

Pada kesempatan ini, hanya ini yang dapat saya sampaikan. Jika ada kesalahan dalam penulisan artikel mohon di maafkan.

Wassalamualaikum Wr.Wb.

Konfigurasi Trunking Vlan | Packet Tracer

Pendahuluan

 Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, pada artikel sebelumnya saya sudah membahas tentang konfigurasi ? . Nah, pada kali ini saya akan melakukan Trunking vlan. Apa itu?, jika kalian ingin mengetahuinya silahkan di simak penjelasan berikut ini!.

Latar belakang
Membagikan pengetahuan kepada teman-teman tentang konfigurasi Trunking vlan.

Maksud dan tujuan
Dapat nelakukan konfigurasi Trunking vlan.

Alat dan bahan

• Laptop/pc,
• Packet Tracer,
• 2 Switch, dan 4 pc. (sudah tersedia di packet tracer)

Waktu yang di butuhkan
Kurang lebih 25 menit.

Pembahasan
Pada konfigurasi kali ini, kita menggunakan topologi seperti berikut ini :

Setelah kalian sudah membuat topologi seperti diatas ini, mari kita lakukan konfigurasinya.

• Pertama, kita buat Vlan 10 dan Vlan 20 di masing-masing switch. berikut adalah pembuatan vlan pada switch 1 :

• Kedua, kita daftarkan port-portnya sesuai dengan topologi yang kita buat tadi, namun untuk port yang menghubungkan antara swicth yang satu dengan yang satunya lagi yaitu (fa0/3), kita akan membuat mode trunk nantinya.

• Kemudian, kita juga mendaftar kan juga port yang di switch 2, caranya seperti saat konfigurasi di switch 1. Bisa di lihat pada gambar diatas!.
• Saatnya kita menghubungkan vlan yang sama namun berbeda switch menggunakan mode trunk. Caranya, kita lihat dulu port yang menghubungkan switch itu dari mana kemana dan, di fastEthernet berapa. Setelah itu kita konfigurasikan di port tersebut, perintahnya dapat dilihat pada gambar berikut ini :

• Setelah kita mekonfigurasikan kedua switch, dengan menggunakan mode truk. Kita setting ip pada setiap pc terlebih dahulu, namun di setiap vlan kita harus menggunakan satu network. Ip yang saya gunakan sudah saya tuliskan pada topologi yang saya buat di atas.

• Setelah semua ip pada setiap PC di setting, saatnya kita mengetesnya dengan cara "ping". Jika konfigurasi yang kita lakukan benar dan baik, maka ketika kita "ping" ke pc dengan vlan yang sama, akan berhasil namun tetap saja ketika kita mencoba "ping" ke pc yang berbeda vlan tidak bisa saling ping, berikut adalah hasil ping ketika konfigurasi kita berhasil :

Kesimpulan
Dengan konfigurasi ini kita dapat menghubungkan 2 pc yang memiliki swicth berbeda dengan vlan yang sama.

Penutup
Sekian yang bisa saya share kali ini, semoga bermanfaat bagi teman-teman pembaca. Jika ada kesalahan dalam penulisan artikel, mohon di maafkan. Selamat mencoba dan semoga berhasil😀.

Wassalamualaikum Wr.Wb.

Referensi
MODUL CISCO IDN.pdf
Teman-teman BLC.
