Pendahuluan

Assalamualaikum Wr.Wb.

Kembali lagi di blog sederhana saya, kali ini saya akan sharing tentang pembuatan simulasi jaringan sederhana menggunakan Packet tracer. Gak usah lama, langsung saja kita ke pembahasan berikut!.

Latar belakang
Melakukan simulasi jaringan yang sederhana menggunakan Packet tracer.

Maksud dan tujuan
Dapat melakukan simulasi jaringan dengan Packet tracer.

Alat dan bahan

• Laptop/pc,
• Packet tracer.


Waktu yang di butuhkan
Kurang lebih 5 menit.

Pembahasan

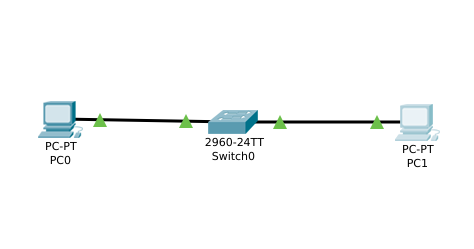

Pada tutorial simulasi jaringan kali ini, yang harus dilakukan pertama kali adalah, kita harus mempersiapkan 2 PC terlebih dahulu dan 1 switch. Dan di hubungkan dengan menggukan kabel "Straight", seperti gambar yang ada di atas ini!. Namu perlu di ingat, jika kedua titik pada garis belum berwarna hijau, berarti tiap node belum terkoneksi.

Kemudian, kita konfigurasi ip address host pc0 dengan cara klik gambar pc0, kemudian klik pada menu "ip address" seperti gambar berikut ini :

Setelah anda mengklik menu ip address, maka akan muncul seperti gambar berikut ini :

Pada gambar di atas, masukka ip-nya sesuai dengan keinginan kalian. Disini saya menggunakan ip "192.168.100.1" pada pc0, Kemudian enter maka secara otomatis "Subnet mask" akan terisi. Lakukan konfigurasi yang sama pada pc1, dengan ip yang berbeda.

Setelah konfigurasi selesai, saatnya kita mengetes koneksinya dengan "ping" ke pc1. Caranya klik pada pc0,  kemudian akan muncul jendela propertis untuk pc0, kemudian pilih tab Desktop, lalu pilih "Command Prompt", kemudian muncul gambar seperti berikut ini :

Untuk melakukan ping ke pc1, ketikkan "ping (ip tujuan)" kemudian enter. Jika muncul seperti yang ada pada gambar berikut ini, maka konfigurasi anda berhasil :

Kesimpulan
Dari konfigurasi di atas dapat di simpulkan, jika pc0 dengan pc1 telah dilakukan konfigurasi dengan baik dan benar, maka kita bisa melakukan teskoneksi dengan cara "ping" ke pc1.

Penutup
Sekian tutorial sederhana yang bisa saya share kali ini, jika ada kesalahan dalam penulisan artikel mohon di maafkan. Selamat mencoba, dan semoga berhasil!😀.

Wassalamualaikum Wr.Wb.

Referensi
MODUL CISCO PACKET TRACER UNTUK SIMULASI JARINGAN.
